Производство и применение насосов консольных типа К, 1К, 2К, КММ

Место консольных насосов в промышленности

Центробежные консольные насосы — один из самых распространённых типов динамического оборудования для перекачки воды, слабоагрессивных жидкостей и некоторых углеводородов. Их главная особенность: рабочее колесо расположено на консольном конце вала, что упрощает обслуживание — доступ к гидравлической части возможен без демонтажа электродвигателя и трубопроводов.

Серии К, 1К, 2К, КММ — это эволюция советских и российских конструкций, адаптированных под современные требования надёжности и энергоэффективности. Насосы типа 2К и КММ — усовершенствованная версия с улучшенными кавитационными характеристиками и повышенным ресурсом подшипниковых узлов.

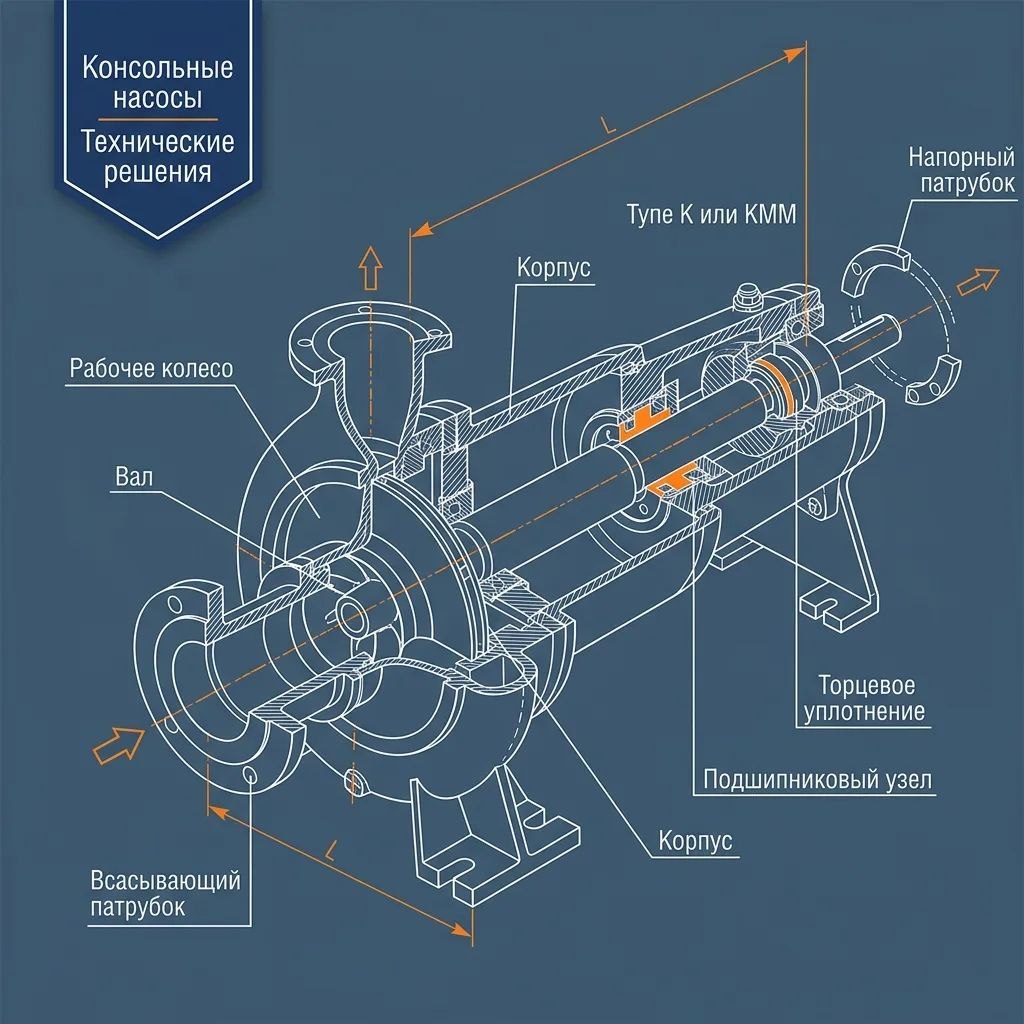

Конструктивные особенности серий К, 1К, 2К, КММ

В отличие от бытовых насосных станций, промышленные консольные насосы работают в непрерывном режиме, часто при высоких температурах и давлении на всасе. Каждая серия имеет свои конструктивные отличия и область применения.

Насос консольный 2К80-65-160 — один из наиболее востребованных типоразмеров. Расшифровка маркировки:

1. 80
   Входной патрубок

   Диаметр всасывающего патрубка — 80 мм.

2. 65
   Выходной патрубок

   Диаметр напорного патрубка — 65 мм.

3. 160
   Рабочее колесо

   Номинальный диаметр рабочего колеса (импеллера) — 160 мм.

Аналогично: 2К100-80-160 — большая производительность при том же напоре за счёт увеличенных диаметров патрубков.

Производство и техническая документация

Изготовление таких насосов невозможно без полного пакета конструкторской и эксплуатационной документации. Вся техническая документация разрабатывается согласно ЕСКД и проходит согласование с надзорными органами.

Руководство по эксплуатации и обоснование безопасности

Для серии 2К базовым документом является руководство по эксплуатации Н49.932.00.00.000 РЭ «Насосы центробежные консольные типа 2К и агрегаты электронасосные на их основе». Этот документ регламентирует условия монтажа и обвязки, порядок пуска и остановки, периодичность технического обслуживания и допустимые режимы работы по расходу и напору.

Сборочная документация

Производство ведётся по точной сборочной документации. Для типоразмера 2К80-65-160:

Аналогичные комплекты чертежей и спецификаций разработаны для большего типоразмера: Н49.932.01.00.000СБ и Н49.932.01.00.000 на насос 2К100-80-160, Н49.932.00.00.000СБ и Н49.932.00.00.000 на агрегат 2К100-80-160.

Материалы и качество: стандарт ISO 9001:2015

Все перечисленные изделия производятся на предприятиях, где внедрена система менеджмента качества. Подтверждением служит сертификат соответствия системы менеджмента качества требованиям стандарта ISO 9001:2015 №21.1076.026.

Это означает, что:

1. Прослеживаемость материалов: Контролируется каждая партия чугуна или нержавеющей стали — от сертификата плавки до готового изделия.
2. Контроль геометрии: Проверяются размеры рабочего колеса и шероховатость проточной части, которые напрямую влияют на КПД и кавитационные свойства.
3. Гидравлические испытания: Каждый насос проходит стендовые испытания перед отгрузкой — проверяются расход, напор, герметичность и вибрация.

Гидравлический расчёт и подбор типоразмера

Выбор между 2К80-65-160 и 2К100-80-160 выполняется по рабочей точке: требуемый расход (Q, м³/ч) и напор (H, м). В документации (РЭ и ОБ) приведены сводные графики Q-H характеристик для каждого типоразмера.

Допустимый кавитационный запас (NPSHr)

Важный параметр — допустимый кавитационный запас. У насосов 2К он снижен за счёт специальной формы подвода к рабочему колесу. Это позволяет использовать их на всасывании с геометрической высотой до 5–6 метров без риска кавитации.

Практический пример подбора

По характеристикам насоса 2К80-65-160 (колесо 160 мм) — рабочая точка достигается при КПД ~72%. Насос 2К100-80-160 при том же расходе будет работать с недогрузкой, что неэкономично и вредно для механики.

Вывод: Для данных параметров оптимален типоразмер 2К80-65-160. Всегда подбирайте насос так, чтобы рабочая точка находилась в зоне максимального КПД — это гарантирует минимальное энергопотребление и максимальный ресурс.

Применение на морском транспорте (РС)

Насосы типа 2К и их аналоги активно используются в судовых системах, где к оборудованию предъявляются повышенные требования по вибрации, шуму и ударным нагрузкам.

Типовые судовые системы

Для поставки на суда требуется отдельное одобрение типа Российским морским регистром судоходства (РС). В документацию (ОБ) включены расчёты на вибрацию, шум и ударные нагрузки.

Монтаж, эксплуатация и безопасность

Правильный монтаж консольного насоса — это фундамент его безаварийной работы на десятилетия. Нарушение любого из базовых правил приводит к преждевременному износу подшипников, торцевых уплотнений и рабочего колеса.

Правила монтажа

1. 1
   Фундамент

   Жёсткая рама или плита с выверкой горизонтальности. Допуск — не более 0,1 мм/м.

2. 2
   Трубопроводы

   Подключение без нагрузки на патрубки насоса. Обязательна установка компенсаторов вибрации на всасывающем и напорном трубопроводах.

3. 3
   Осевая центровка

   Центровка по полумуфтам с допуском не более 0,05 мм. Нарушение центровки — причина №1 выхода из строя подшипниковых узлов.

Предпусковой контроль

Перед пуском через руководство по эксплуатации Н49.932.00.00.000 РЭ обязательно выполняют:

• Проверка вращения: Вал должен свободно проворачиваться вручную — заклинивание указывает на перекос или попадание инородных тел.
• Заливка насоса: Корпус и всасывающий трубопровод полностью заполняются перекачиваемой жидкостью. Пуск «всухую» разрушает торцевое уплотнение за секунды.
• Положение задвижек: На всасе — полностью открыта. На нагнетании — приоткрыта (пуск на закрытую задвижку для минимизации пускового тока).

Контроль в процессе работы

Заключение

Насосы центробежные консольные типа К, 1К, 2К и их конструктивные аналоги — это проверенная временем техника, которая при правильном расчёте, качественном изготовлении (ISO 9001:2015) и соблюдении документации (РЭ, ОБ, чертежи) обеспечивает десятки лет безаварийной работы.

Пренебрежение расчётом кавитационного запаса или установка насоса без фундаментной плиты по «подручным» чертежам неизбежно приводит к поломкам. Для морских применений обязательно наличие обоснования безопасности и одобрения Российского классификационного общества (РС).

Дом и судно должны быть защищены — в обоих случаях надёжность начинается с правильного выбора насоса. Мы в «Ленгидропром» рекомендуем всегда использовать оригинальную техническую документацию и проводить гидравлический расчёт сети — так же внимательно, как расчёт насосной станции для жилого дома. Компромиссы в инженерии дорого обходятся.

Татьяна Владимировна Клец
Генеральный директор
