Скважинные насосы ЭЦВ (электронасосные центробежные для воды) — погружные многоступенчатые агрегаты для подъёма воды из артезианских скважин глубиной до 400 м. Оборудование применяется в городском, сельском и промышленном водоснабжении, на объектах ирригации и водопонижения. Типоразмерный ряд охватывает скважины от 4 до 12 дюймов с подачей от 0,63 до 1 000 м³/ч и напором от 12 до 680 м — этого диапазона достаточно для решения задач любого масштаба.
Дальше по порядку: классификация скважинных насосов ЭЦВ по диаметрам и сериям, технические характеристики, конструктивные особенности, нормативная база (ГОСТ 10428-89) и пошаговый алгоритм подбора под параметры конкретной скважины. Материал полезен главным инженерам водоканалов, проектировщикам систем водоснабжения, специалистам отделов снабжения и тендерным отделам.
Нужна помощь с подбором оборудования?
Инженеры «Ленгидропром» проведут расчёт и подберут насос под ваши задачи. Ответ в течение 1-2 рабочих дней.
+7 (812) 270-75-74 / +7 (993) 960-64-88
Нормативная база и ключевые ограничения
Основные параметры и размеры скважинных насосов ЭЦВ регламентирует ГОСТ 10428-89. Допустимые характеристики перекачиваемой воды: общая минерализация — до 1 500 мг/л, водородный показатель (pH) — от 6,5 до 9,5, температура — до 25 °C (до 30 °C для отдельных серий), массовая доля твёрдых механических примесей — не более 0,01 %, содержание хлоридов — до 350 мг/л, сульфатов — до 500 мг/л, сероводорода — до 1,5 мг/л. Климатическое исполнение — У, категория размещения 5 по ГОСТ 15150-69.
Что такое скважинный насос ЭЦВ и какую задачу он решает
ЭЦВ — это погружной электронасосный центробежный агрегат для подъёма воды из артезианских скважин. Аббревиатура расшифровывается: Э — привод от погружного электродвигателя, Ц — центробежный, В — для воды. Конструктивно агрегат представляет собой цилиндр, в нижней части которого размещён асинхронный трёхфазный электродвигатель (серии ПЭДВ или ДАП), а в верхней — многоступенчатая насосная часть. Забор воды происходит через сетчатый фильтр в средней части корпуса.
Область применения насосов ЭЦВ охватывает городское и сельское водоснабжение, промышленный водозабор, ирригацию и системы полива, понижение уровня грунтовых и пластовых вод. Агрегаты устанавливаются в вертикальном положении на водоподъёмную колонну внутри обсадной трубы скважины. Охлаждение электродвигателя обеспечивается потоком перекачиваемой воды, что делает излишним применение отдельного охлаждающего кожуха для большинства типоразмеров.
Без погружного насоса невозможно поднять воду с глубины более 8 м — это физический предел всасывания поверхностных насосов. ЭЦВ работают при глубинах установки до 400 м и обеспечивают стабильный напор даже при значительных колебаниях динамического уровня воды в скважине. Для систем ЖКХ, обслуживающих посёлки и малые города с населением 5 000–50 000 человек, погружные скважинные насосы ЭЦВ остаются основным оборудованием первого подъёма.
Типы и серии скважинных насосов ЭЦВ
Классификация насосов ЭЦВ ведётся по двум основным признакам: диаметру обсадной трубы скважины (от 4 до 12 дюймов) и типу комплектного электродвигателя. Обозначение ЭЦВ означает комплектацию водозаполненным двигателем ПЭДВ, обозначение 2ЭЦВ — маслозаполненным двигателем ДАП, 3ЭЦВ — модернизированная серия с повышенным КПД и торцевым уплотнением вала. Отдельно выделяется серия CRS (Ciris) — агрегаты с улучшенной гидравликой и рабочими колёсами с гидравлической разгрузкой.
| Серия | Конструкция / двигатель | Типичное применение |
|---|---|---|
| ЭЦВ | Водозаполненный двигатель ПЭДВ, резинометаллические подшипники, рабочие колёса из полимера Noryl или чугуна | Городское и промышленное водоснабжение, ирригация — основная массовая серия |
| 2ЭЦВ | Маслозаполненный двигатель ДАП, повышенная герметичность | Скважины с повышенным содержанием песка, объекты с ограниченным доступом для обслуживания |
| 3ЭЦВ | Модернизированная серия, КПД выше на 5 %, торцевое уплотнение вала | Объекты с высокими требованиями к энергоэффективности, замена устаревших ЭЦВ |
| CRS (Ciris) | Корпуса из нержавеющей стали 12Х18Н10Т, вал из стали 20Х13, рабочие колёса с гидравлической разгрузкой | Промышленное водоснабжение, горнорудная промышленность, системы повышения давления |
| FRS / 2FRS | Компактные серии с уменьшенным наружным диаметром | Скважины с зауженными обсадными трубами, реконструкция водозаборов |
Наиболее востребованы в промышленном и коммунальном секторе серии ЭЦВ 6, ЭЦВ 8 и ЭЦВ 10. Ключевые особенности каждого:
ЭЦВ 6 (150 мм)
Агрегаты для скважин с внутренним диаметром обсадной трубы от 150 мм. Самая распространённая группа для сельского и малого городского водоснабжения.
- Подача: от 4 до 40 м³/ч
- Напор: от 50 до 350 м
- Мощность двигателя: от 1,5 до 32 кВт
ЭЦВ 8 (200 мм)
Среднепроизводительная группа для водоканалов малых и средних городов, промышленных предприятий и крупных ирригационных систем.
- Подача: от 16 до 65 м³/ч
- Напор: от 55 до 300 м
- Мощность двигателя: от 5,5 до 65 кВт
ЭЦВ 10 / ЭЦВ 12 (250–300 мм)
Крупногабаритные агрегаты для водозаборов крупных городов, промышленных объектов с высоким водопотреблением и шахтного водоотлива.
- Подача: от 65 до 320 м³/ч
- Напор: от 30 до 540 м
- Мощность двигателя: от 22 до 250 кВт
Технические характеристики скважинных насосов ЭЦВ
| Параметр | Значение (диапазон) |
|---|---|
| Производительность (Q) | от 0,63 до 1 000 м³/ч (по ГОСТ 10428-89) |
| Напор (H) | от 12 до 680 м |
| Диаметр обсадной трубы | 4, 5, 6, 8, 10, 12 дюймов (от 100 до 300 мм) |
| Температура перекачиваемой воды | до +25 °C (до +30 °C для серий с расширенным диапазоном) |
| Частота вращения | 3 000 об/мин (синхронная, 50 Гц) |
| Электропитание | 380 В, 3 фазы, 50 Гц (отклонение напряжения не более ±5 %) |
| Материал корпуса | Нержавеющая сталь (12Х18Н10Т для серии CRS) |
| Материал рабочих колёс | Технополимер Noryl (армированный стекловолокном) — при Q до 40 м³/ч; чугун — при Q от 65 м³/ч |
| Подшипники | Резинометаллические (каучуковые с механизмом отвода песка — для новых серий) |
| Средняя наработка на отказ | не менее 10 500 ч |
| Ресурс до капитального ремонта | не менее 14 000 ч |
Конструкция и принцип работы насоса ЭЦВ
Агрегат ЭЦВ состоит из двух основных узлов: многосекционного центробежного насоса и погружного асинхронного электродвигателя с короткозамкнутым ротором. Двигатель располагается в нижней части, насосная часть — в верхней. Соединение — жёсткая муфта. Ступени насоса (обоймы) включают рабочее колесо, лопаточный отвод и корпус; они стягиваются между собой стальными стяжками или шпильками. Количество ступеней определяет итоговый напор агрегата: чем глубже скважина, тем больше ступеней.
Ротор насоса вращается в резинометаллических подшипниках скольжения, которые смазываются перекачиваемой водой. Охлаждение двигателя также обеспечивается потоком воды — агрегат работает только в полностью погружённом состоянии. Наружный диаметр насосной части и двигателя одинаков, что исключает необходимость в охлаждающем кожухе (для большинства типоразмеров). Направление вращения ротора — правое (по часовой стрелке, если смотреть со стороны насоса).
Фильтрация входящей воды осуществляется через перфорированную сетку из нержавеющей стали, установленную в зоне водозабора. Сетка предотвращает попадание механических частиц крупнее 0,1 мм в рабочую зону. Напорный патрубок оснащён резьбовым (G2, G2½ или G3 по ГОСТ 6357-73) или фланцевым присоединением — в зависимости от типоразмера.
Типичная ошибка: запуск без станции управления и защиты
Подключение скважинного насоса ЭЦВ напрямую к сети без станции управления и защиты (СУЗ) — распространённая причина выхода из строя. При отсутствии СУЗ агрегат не защищён от перекоса фаз, «сухого хода» и бросков напряжения. Производители прямо указывают: работа без СУЗ является нарушением условий эксплуатации, и насос снимается с гарантийного обслуживания. Рекомендуется устанавливать штатную станцию управления (СУЗ-10, СУЗ-25, Лоцман+) или шкаф управления с частотным преобразователем.
Как выбрать скважинный насос ЭЦВ под конкретную задачу
Подбор погружного насоса ЭЦВ начинается с паспорта скважины: именно он содержит основные исходные данные — диаметр обсадной трубы, статический и динамический уровни воды, дебит. Ошибка в любом из этих параметров приводит к неправильному выбору типоразмера, снижению ресурса и перерасходу электроэнергии.
- Определить диаметр обсадной трубы. Наружный диаметр насоса должен быть меньше внутреннего диаметра трубы — между корпусом агрегата и стенкой скважины необходим гарантированный зазор для прохода воды и охлаждения двигателя. Для ЭЦВ 6 минимальный внутренний диаметр трубы — 150 мм, для ЭЦВ 8 — 200 мм.
- Зафиксировать дебит скважины (Qскв). Требуемая подача насоса не должна превышать эксплуатационный дебит скважины — иначе динамический уровень упадёт ниже допустимого и двигатель останется без охлаждения.
- Рассчитать требуемый напор (Hтреб). Складывается из: глубины динамического уровня воды, высоты подъёма до точки водоразбора (или входа в напорный бак), потерь на трение в водоподъёмной колонне и горизонтальном трубопроводе, остаточного давления на выходе. Формула: Hтреб = Hдин + Hгеом + ΔHпотерь + Hост.
- Проверить качество воды. Минерализация, pH, содержание хлоридов, сульфатов и сероводорода — если значения выходят за рамки ГОСТ 10428-89, потребуется исполнение «Х» (коррозионностойкое) или «ХТр» (повышенной стойкости).
- Выбрать типоразмер по каталогу производителя. Рабочая точка насоса (пересечение Q и H) должна попадать в зону оптимального КПД. Отклонение подачи при работе не должно превышать ±20 % от номинальной — это обеспечит достаточное охлаждение двигателя.
- Определить глубину установки. Нижний торец двигателя должен располагаться не менее чем на 1 м ниже динамического уровня воды (для ЭЦВ 10-65 и ЭЦВ 10-120 — не менее 2 м) и не менее чем на 1 м выше фильтра скважины.
Пример из практики: водозабор для посёлка 3 000 жителей
Исходные данные: скважина глубиной 120 м, обсадная труба 8 дюймов (внутренний диаметр 200 мм), статический уровень 40 м, динамический уровень 65 м при дебите 25 м³/ч, высота подъёма до водонапорной башни 12 м, потери в трубопроводе 8 м, требуемый остаточный напор 15 м. Итого Hтреб = 65 + 12 + 8 + 15 = 100 м. Выбран ЭЦВ 8-25-100 (подача 25 м³/ч, напор 100 м, мощность 11 кВт). Альтернативный вариант — CRS 8-25/6 с КПД на 4–6 % выше, что снижает годовые затраты на электроэнергию при круглосуточной работе на 35 000–50 000 руб.
По итогам подбора формируется опросный лист: диаметр скважины, дебит, статический и динамический уровни, глубина скважины, требуемая подача и напор, характеристики воды (минерализация, pH, температура, содержание примесей), напряжение сети, наличие частотного преобразователя, требования по комплектации (СУЗ, кабель, трос).
Сертификация, документация и комплектация при поставке
Скважинные насосы ЭЦВ подлежат обязательной сертификации по ТР ТС 010/2011 «О безопасности машин и оборудования». Для применения в системах питьевого водоснабжения требуется санитарно-эпидемиологическое заключение, подтверждающее безопасность материалов проточной части при контакте с питьевой водой. Продукция АО «Ливнынасос» внесена в государственный Реестр промышленной продукции, произведённой на территории РФ (постановление Правительства РФ № 719) — это важно при закупках по 44-ФЗ и 223-ФЗ с требованием импортозамещения.
Приёмочные испытания проводятся на заводском стенде: проверяются подача, напор, мощность и КПД на номинальном режиме. Отклонения напора не должны превышать ±10 % для агрегатов с номинальным напором до 50 м и +10/−6 % для агрегатов с напором свыше 50 м.
Стандартный комплект поставки
Электронасосный агрегат ЭЦВ (насос + двигатель в сборе), паспорт / руководство по эксплуатации, сертификат соответствия ТР ТС 010/2011, санитарно-эпидемиологическое заключение. По дополнительному заказу: погружной кабель, страховочный трос из нержавеющей стали, станция управления и защиты (СУЗ), переходные втулки с резьбы на фланец, охлаждающий кожух (для установки в скважинах увеличенного диаметра).

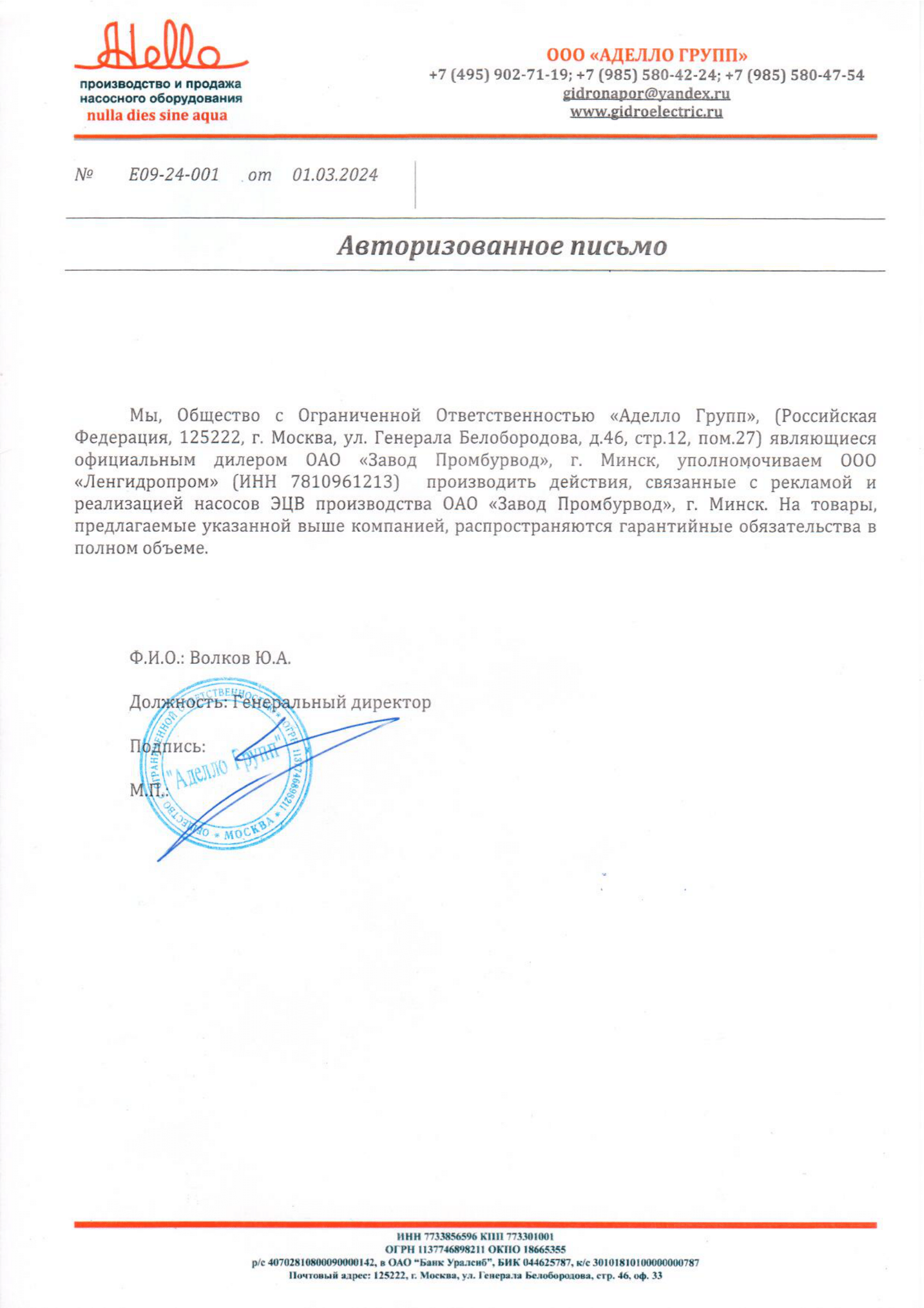

Сертификаты и авторизации
ООО «ЛЕНГИДРОПРОМ» — официальный дилер ведущих производителей скважинного насосного оборудования. Поставляем агрегаты ЭЦВ, 2ЭЦВ, CRS (Ciris) и комплектующие напрямую от заводов-изготовителей с полным пакетом сертификационной документации.
