Слив нефтепродуктов из железнодорожных цистерн — одна из самых требовательных задач для насосного оборудования на нефтебазе. Насос запускается и останавливается десятки раз в сутки, работает с минимальным подпором от цистерны, принимает среду с паровыми пробками и должен выдавать расчётную производительность с первого же оборота — иначе маршрут стоит, а штрафы за сверхнормативный простой вагонов начинают начисляться немедленно.
В разборе: технические требования к насосному оборудованию для верхнего и нижнего слива из ж/д цистерн, критерии выбора типа насоса по продукту, а также обязательные требования по взрывозащите и документации для приёмки на нефтебазе.
Нужна помощь с подбором оборудования?
Инженеры «Ленгидропром» проведут расчёт и подберут насос под ваши задачи. Ответ в течение 1-2 рабочих дней.
+7 (812) 270-75-74 / +7 (993) 960-64-88
Нормативная база: что регламентирует слив из ж/д цистерн
Операции слива-налива нефтепродуктов из железнодорожных цистерн регламентированы ФЗ № 116 «О промышленной безопасности опасных производственных объектов», Правилами безопасности нефтегазоперерабатывающих производств и ведомственными нормами проектирования сливоналивных эстакад. Насосное оборудование обязано соответствовать ТР ТС 010/2011 и иметь сертификат взрывозащиты ТР ТС 012/2011 для работы во взрывоопасных зонах класса 1 и 2 по ПУЭ.
Специфика задачи: почему слив из цистерн — особый режим работы насоса
Стандартная цистерна-восьмиосник содержит 120 м³ нефтепродукта. Маршрут из 40–60 вагонов нужно слить за 2–4 часа — это технологический норматив, за превышение которого нефтебаза платит штрафы железной дороге. Насосная станция слива должна обеспечивать суммарную производительность от 300 до 3 000 м³/ч в зависимости от фронта слива и продукта. Отсюда первое требование: насосы должны запускаться мгновенно, без длительного заполнения всасывающей линии.
Высота всасывания при сливе из цистерны через нижний сливной прибор составляет 0,5–2,0 м (цистерна стоит на уровне земли, насос — в приямке ниже). При верхнем сливе через горловину — 3,5–5,0 м. Для светлых нефтепродуктов с высоким давлением паров (бензин, нафта) это критично: NPSHA при верхнем сливе может оказаться ниже NPSHr стандартного центробежного насоса, и агрегат начнёт кавитировать или не запустится вовсе. Самовсасывающая способность насоса — не преимущество, а обязательное техническое требование для эстакады верхнего слива.
Третья особенность — циклический режим: пуск, работа 5–15 минут на одной цистерне, остановка, переход на следующую. За смену насос запускается 40–80 раз. Стандартное торцевое уплотнение без охлаждения не рассчитано на такой режим — при каждом пуске торец работает «всухую» несколько секунд, пока не установится давление. Для насосов слива ж/д цистерн это приводит к износу уплотнения за 3–4 месяца вместо нормативных 2–3 лет.
Типы насосов для слива железнодорожных цистерн
Тип насоса определяется прежде всего продуктом и методом слива — нижний (через штуцер нижнего сливного прибора) или верхний (через горловину цистерны с погружным всасывающим шлангом). Для каждой комбинации — своя конструкция и требования к уплотнению.

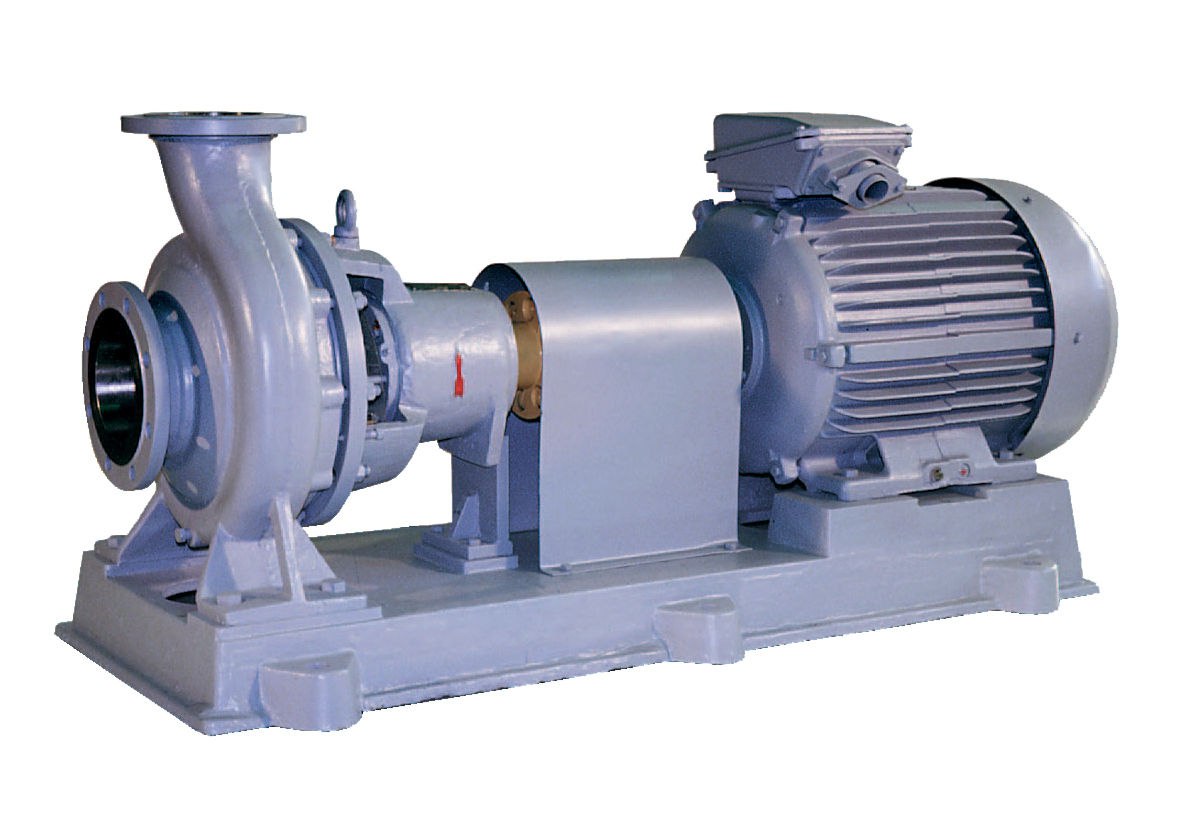

Самовсасывающие центробежные насосы
Основной тип для нижнего слива светлых нефтепродуктов. Самовсасывание до 6 м обеспечивает надёжный пуск даже при наличии паровой пробки во всасывающей линии после простоя. Высокая производительность при низком напоре.
- Самовсасывание: до 6 м
- Подача: 50–600 м³/ч
- Продукты: бензин, дизель, керосин
Погружные насосы для верхнего слива
Вертикальные погружные насосы опускаются в горловину цистерны через верхний люк. Рабочая часть находится в жидкости — проблема NPSH и паровых пробок снимается конструктивно. Не требуют заполнения всасывающей линии.
- Диаметр: под горловину 200–400 мм
- Слив до «сухого дна»
- Продукты: светлые, авиакеросин
Винтовые насосы для мазута и масел
Для слива тёмных нефтепродуктов из цистерн с подогревом. Одно- и двухвинтовые насосы перекачивают высоковязкий мазут при температурах +80...+120 °C без потери производительности из-за вязкости. Равномерная подача без пульсаций.
- Вязкость: до 5 000 сСт
- Рубашка обогрева корпуса
- Продукты: мазут М-100, масла, гудрон
Зачистные насосы (дозачистка цистерн)
После основного слива в цистерне остаётся 100–500 кг нефтепродукта — «мёртвый остаток». Зачистные насосы с высоким самовсасыванием и способностью работать в режиме газожидкостной смеси выбирают этот остаток без подъёма цистерны.
- Работа на газожидкостной смеси
- Самовсасывание: до 8 м
- Подача: 5–40 м³/ч
Подбор типа насоса по продукту и методу слива
| Продукт | Метод слива | Рекомендуемый тип | Ключевое требование |
|---|---|---|---|
| Бензин, нафта | Нижний через сливной прибор | Самовсасывающий центробежный | Самовсасывание ≥ 4 м, Ex-исполнение, уплотнение Plan 52 |
| Бензин, авиакеросин ТС-1 | Верхний через горловину | Погружной вертикальный | Диаметр под горловину цистерны, нержавеющая сталь 316L |
| Дизельное топливо | Нижний через сливной прибор | Самовсасывающий центробежный | Самовсасывание ≥ 3 м, Ex-исполнение, уплотнение Plan 11 |
| Мазут М-100, масла | Нижний, после подогрева цистерны | Винтовой с рубашкой обогрева | Рубашка корпуса, паровой спутник трубопровода, уплотнение Plan 11/23 |
| Любой продукт (дозачистка) | Нижний, «мёртвый остаток» | Зачистной самовсасывающий | Работа на газожидкостной смеси, самовсасывание ≥ 6 м |
При выборе насоса для слива нескольких продуктов через одну насосную станцию уточняйте совместимость материалов уплотнения и рабочего колеса с каждым из продуктов.
Уплотнения и взрывозащита: что обязательно для насосной эстакады
Сливоналивная железнодорожная эстакада относится к взрывоопасным объектам: зона класса 1 по ПУЭ в пределах 3 м от технологических соединений, зона класса 2 — в радиусе до 10 м. Это означает, что весь насосный агрегат — электродвигатель, пускатель, датчики — обязан иметь маркировку взрывозащиты Ex и сертификат соответствия ТР ТС 012/2011. Применение общепромышленного оборудования без взрывозащиты на эстакаде слива бензина или дизельного топлива — грубое нарушение ФЗ № 116.
Торцевые уплотнения для насосов слива ж/д цистерн подбираются с учётом циклического режима пусков. При частых пусках и остановах стандартный Plan 11 (рециркуляция с нагнетания) не защищает торец от работы «всухую» в момент пуска до установления давления. Для светлых нефтепродуктов с частыми пусками оптимальны два решения: Plan 52 (безнапорный бачок с затворной жидкостью — торец всегда смазан и охлаждён, даже при сухом старте) или переход на погружной насос без торцевого уплотнения вовсе.
Типичная ошибка: стандартное уплотнение Plan 11 на насосе слива бензина
При 40–80 пусках в смену торец одинарного уплотнения без бачка затворной жидкости (Plan 11) изнашивается за 3–4 месяца: каждый сухой пуск снимает несколько микрон с торцевых поверхностей. Итог — течь через уплотнение, пары бензина в насосной станции, остановка эстакады. Правильное решение: Plan 52 с бачком затворной жидкости объёмом 5–10 л или погружной насос.
Для насосов слива мазута и масел уплотнение дополнительно защищают от закоксовывания в паузах между пусками. При работе с мазутом М-100 рубашка уплотнительной камеры с паровым обогревом предотвращает застывание продукта на торце во время остановки. Без этого первый же пуск после ночного простоя срывает торец застывшим слоем мазута.
Как подобрать насос для слива ж/д цистерн
Правильный подбор насоса для сливоналивной эстакады требует нескольких исходных данных, которые нужно собрать до обращения к поставщику. Без них любое коммерческое предложение будет угадыванием.
- Продукт и его параметры: точное наименование, температура перекачки (с учётом подогрева цистерны для тёмных продуктов), вязкость при рабочей температуре, давление насыщенных паров (для светлых). Это определяет тип насоса и план уплотнения.
- Метод слива и геометрия установки: нижний слив через штуцер или верхний через горловину, высота всасывания от нижней точки цистерны до оси насоса, длина всасывающего трубопровода. Отсюда рассчитывается NPSHA и требуемое самовсасывание.
- Требуемая производительность и фронт слива: количество цистерн на фронте одновременного слива, нормативное время слива маршрута. Это даёт требуемую суммарную подачу насосной станции и количество агрегатов.
- Режим работы: количество пусков в смену, наличие промежуточных остановов, требуется ли зачистка «мёртвого остатка» тем же насосом или отдельным зачистным агрегатом.
- Взрывоопасная зона и необходимая документация: класс взрывозащиты Ex, температурный класс по ПУЭ, перечень сертификатов для приёмки объекта (ТР ТС 010, ТР ТС 012, протокол испытаний завода).
Пример из практики
На нефтебазе при замене насосной станции слива бензина (фронт 10 цистерн, нижний слив, подача 400 м³/ч, NPSHA = 2,8 м, температура +25 °C) установили два стандартных центробежных насоса без самовсасывания. После первого же ночного простоя утром насосы не запустились — бензин в коллекторе испарился за ночь. Правильное решение: два самовсасывающих центробежных насоса с предвключёнными бачками, Plan 52 для уплотнений и обратные клапаны на каждом всасывающем отводе. Переоснащение обошлось дороже первоначальной закупки — именно столько стоит неправильный подбор без опросного листа.
Поставщик, знакомый со спецификой сливоналивных эстакад, заполняет опросный лист совместно с заказчиком, проверяет NPSHA с учётом паровых пробок и рекомендует исполнение уплотнения ещё до выставления коммерческого предложения.
