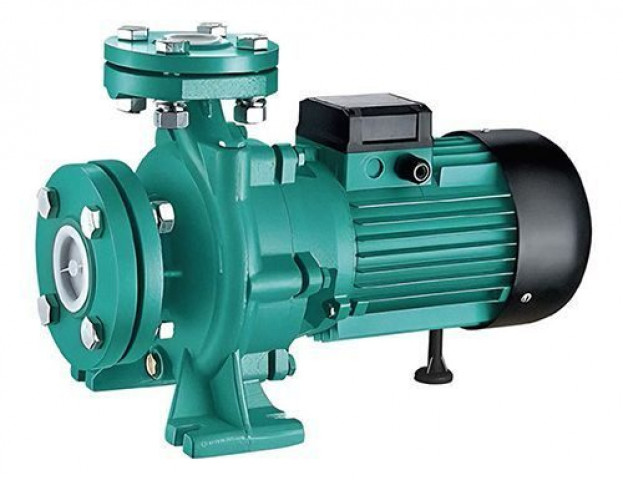

Насосы для забора воды из рек — это низконапорное крупноподачное оборудование, которое обеспечивает водозабор из поверхностных источников для мелиорации, орошения и промышленного водоснабжения при подаче от 100 до 230 000 м³/ч и напоре от 3 до 125 м. В отличие от скважинных насосов, они работают с открытыми водоёмами, поэтому конструкция и компоновка определяются сезонными колебаниями уровня реки (нередко до 5–8 м), наличием взвешенных наносов и требованиями к рыбозащите. Правильно подобранный тип насоса и схема водозаборного узла (ВЗУ) напрямую влияют на надёжность всей оросительной системы в поливной сезон.
В разборе: классификация насосов для забора поверхностной воды, технические параметры, конструктивные особенности, критерии подбора и нормативная база (ВСН 33-2.2.12-87, СНиП 2.06.03-85). Написано для главного инженера мелиоративной системы, проектировщика ВЗУ и снабженца, которые подбирают оборудование для береговых или плавучих насосных станций.
Нужна помощь с подбором оборудования?
Инженеры «Ленгидропром» проведут расчёт и подберут насос под ваши задачи. Ответ в течение 1-2 рабочих дней.
+7 (812) 270-75-74 / +7 (993) 960-64-88
Нормативная база и ключевые параметры
Проектирование насосных станций для мелиоративных водозаборов ведётся по ВСН 33-2.2.12-87 «Мелиоративные системы и сооружения. Насосные станции. Нормы проектирования» и СНиП 2.06.03-85 «Мелиоративные системы и сооружения». Насосные агрегаты испытываются по ГОСТ Р 54806-2011 (ИСО 9905) и ГОСТ 10272-87 (насосы центробежные двустороннего входа). По ВСН 33-2.2.12-87 мелиоративные станции делятся на низконапорные (до 20 м), средненапорные (21–60 м) и высоконапорные (свыше 60 м); по подаче — малые (до 1 м³/с), средние (1–10 м³/с), крупные (10–100 м³/с). Водозаборные сооружения на рыбохозяйственных водоёмах оснащаются рыбозащитными устройствами (РЗУ) по согласованию с органами рыбоохраны.
Что такое насосы для забора воды из рек и зачем они нужны в мелиорации
Насосы для забора воды из рек — класс динамических насосов, предназначенных для подъёма поверхностной воды из открытых водоёмов: рек, водохранилищ, оросительных каналов. Главное отличие от скважинных агрегатов — большая подача при малом напоре: оросительные насосные станции первого подъёма работают в диапазоне H = 5–60 м при Q до нескольких тысяч м³/ч на агрегат. Задача насоса — поднять воду до уровня распределительного канала или магистрального трубопровода с минимальными потерями энергии, поэтому КПД (коэффициент полезного действия) здесь критичен: разница в 5–8 % на объектах с круглосуточной работой насоса выливается в сотни тысяч рублей годовой переплаты за электроэнергию.
Водозабор из реки для мелиорации осложнён рядом специфических факторов. Уровень воды в реке меняется в течение сезона: амплитуда колебаний на равнинных реках составляет 3–8 м, на горных — до 15 м. При подъёме воды весной решётки водоприёмных ковшей засоряются паводковым мусором, а спад уровня летом в разгар поливного сезона сокращает доступную глубину забора и грозит срывом всасывания. Речная взвесь (содержание взвешенных веществ — до 3–5 кг/м³ в паводок на равнинных реках, до 10–30 кг/м³ на горных) истирает рабочие колёса и накапливается в подводящих каналах. Кроме того, на водоёмах с рыбохозяйственным значением закон обязывает устанавливать РЗУ, скорость на решётке которых не должна превышать 0,1–0,25 м/с.
Без грамотно рассчитанного водозаборного оборудования оросительная система теряет управляемость: в засуху недобор воды сокращает урожайность на 30–50 %, а при избыточном заглублении всасывающего трубопровода насос работает в кавитационном режиме (NPSHr — необходимый кавитационный запас — не обеспечен), что разрушает рабочее колесо за один полив. Правильный подбор типа насоса, схемы водозаборного узла и средств регулирования подачи позволяет обеспечить устойчивую работу системы при колебаниях уровня воды в источнике от −2 до +3 м относительно расчётного без останова.
Типы насосов для забора воды из рек: классификация и характеристики
Насосы для водозабора из рек классифицируют по гидравлической схеме рабочего органа и конструкции. Выбор определяется двумя параметрами: требуемым напором и подачей. При H < 20 м и Q > 3 000 м³/ч применяют осевые или диагональные насосы с удельной быстроходностью ns = 300–1 200; при H = 20–125 м и умеренных подачах — центробежные насосы двустороннего входа (тип Д, 1Д, 2Д) с ns = 60–300. Схема размещения оборудования (береговая стационарная или плавучая насосная станция — ПНС) выбирается исходя из амплитуды колебаний уровня источника.
| Тип насоса | Конструкция | Подача Q | Напор H | Типичное применение |
|---|---|---|---|---|
| Осевой вертикальный (ОВ, ОПВ) | Вертикальный вал, осевое колесо; ОПВ — с поворотными лопастями | 1 800–230 000 м³/ч | 3,5–20 м | Крупные мелиоративные и оросительные станции первого подъёма |
| Диагональный вертикальный (ДВ, ДПВ) | Вертикальный вал, диагональное колесо; ДПВ — с поворотными лопастями | 7 900–74 000 м³/ч | 8–25 м | Станции первого–второго подъёма, подача в каналы и водохранилища |
| Центробежный двустороннего входа (Д, 1Д, 2Д) | Горизонтальный вал, двустороннее рабочее колесо в спиральном корпусе | 100–12 500 м³/ч | 14–125 м | Станции второго подъёма, подача на значительные расстояния, дождевальные машины |
| Плавучая насосная станция (ПНС) | Осевые или центробежные агрегаты на понтоне; следует за уровнем воды | 250–44 000 м³/ч (на станцию) | 10–40 м | Реки с колебанием уровня более 5 м, подвижные русла, временные орошаемые массивы |
| Горизонтальный осевой (ОГ, ОПГ) | Горизонтальный вал, осевое колесо в прямоточном корпусе | 1 800–50 000 м³/ч | 3–12 м | Шлюзование, переброска паводков, водоотведение на осушительных системах |
Наиболее востребованы в мелиорации осевые ОПВ с поворотными лопастями и центробежные типа Д — первые закрывают крупные подачи при малом напоре, вторые обеспечивают стабильный напор при переменном расходе. Ниже — ключевые технические параметры четырёх основных типов.
Осевой насос ОВ / ОПВ
Вертикальный погружной агрегат с осевым рабочим колесом. ОПВ оснащён механизмом поворота лопастей под нагрузкой, что позволяет регулировать подачу без ЧРП (частотно-регулируемого привода) в диапазоне ±30 % от номинала.
- Подача: 1 800–230 000 м³/ч
- Напор: 3,5–20 м
- Взвесь: до 0,3 % масс., фракции до 0,1 мм
Диагональный насос ДВ / ДПВ
Комбинирует осевую и центробежную составляющие давления, что даёт более высокий напор при сопоставимой с осевым подаче. Диагональный насос занимает промежуточную нишу: подача до 74 000 м³/ч, напор до 25 м — там, где осевой уже не тянет напор, а центробежный ещё не нужен.
- Подача: 7 900–74 000 м³/ч
- Напор: 8–25 м
- Вертикальный вал, мокрая или сухая камера
Центробежный Д (двустороннего входа)
Горизонтальный одноступенчатый насос с двусторонним полуспиральным подводом к рабочему колесу. КПД 73–88 % сохраняется в широком диапазоне подач, что важно при переменном водоотборе на капельном и дождевальном орошении. Насос 1Д800-56 даёт 800 м³/ч при напоре 56 м и потребляет 150–184 кВт.
- Подача: 100–12 500 м³/ч
- Напор: 14–125 м
- КПД: 73–88 %
Плавучая насосная станция (ПНС)
Насосные агрегаты монтируются на стальных понтонах и следуют за уровнем реки на гибких напорных рукавах или шарнирных трубопроводах. ВСН 33-2.2.12-87 предписывает применять ПНС при колебаниях уровня более 5 м. Проект Р5159 — восьмиагрегатная ПНС класса РРР с производительностью 12,25 м³/с (~44 100 м³/ч).
- Подача: 250–44 000 м³/ч (на станцию)
- Напор: 10–40 м
- Класс РРР или без класса (несамоходная)
Технические характеристики насосов для забора воды из рек
| Параметр | Значение (диапазон) |
|---|---|
| Производительность (Q) | от 100 до 230 000 м³/ч (на агрегат); до 44 000 м³/ч (ПНС в сборе) |
| Напор (H) | 3,5–125 м: осевые — 3,5–20 м; диагональные — 8–25 м; тип Д — 14–125 м |
| КПД насосного агрегата | осевые и диагональные — до 88–90 %; тип Д — 73–88 % |
| Температура перекачиваемой воды | 0 °C…+35 °C (осевые/диагональные); до +85 °C (тип Д) |
| Содержание взвешенных частиц | до 0,3 % масс. (осевые/диагональные); до 0,05 % масс. (≈0,5 кг/м³) при фракции до 0,2 мм (тип Д) |
| NPSHr (необходимый кавитационный запас) | 3,0–7,5 м; проверяется при расчёте всасывающего трубопровода |
| Материал корпуса и колеса | чугун СЧ25 / ЧН15Д7Х3; сталь 20ГСЛ для напряжённых зон; нерж. по запросу |
| Уплотнения | набивное сальниковое или торцевое механическое; у погружных — гидрозатвор |
| Мощность электродвигателя | от 15 кВт (малые Д) до 8 000 кВт (крупные ОПВ); ЧРП по проекту |
| Частота вращения | 250–1 500 об/мин; осевые крупные — 250–500 об/мин |
| Класс насосной станции по ВСН 33-2.2.12-87 | малые <1 м³/с; средние 1–10 м³/с; крупные 10–100 м³/с |
Конструкция водозаборных насосных агрегатов: ключевые требования
Осевые и диагональные насосы типов ОВ, ОПВ, ДВ, ДПВ устанавливаются вертикально в шахте или камере ниже уровня нижнего бьефа — это исключает проблему срыва всасывания и обеспечивает самозаполнение агрегата при пуске. Рабочее колесо размещается под водой, двигатель — над перекрытием насосного зала, между ними — вал длиной 4–20 м в зависимости от глубины погружения. У ОПВ и ДПВ механизм поворота лопастей встроен в ступицу колеса и управляется гидравлически или электрически из пульта оператора: поворот на ±10° изменяет подачу на 20–35 %, что позволяет адаптировать работу агрегата к сезонному падению уровня реки без остановки насоса.
Центробежные насосы типа Д монтируются горизонтально в здании насосной станции выше уровня нижнего бьефа. При заглублении оси насоса ниже зеркала воды в источнике насос работает «под залив» и не требует вакуумирования при пуске. Когда геодезическая высота всасывания положительна (насос выше зеркала воды), проверяют кавитационный запас: допустимая высота всасывания Hs = (Hатм − NPSHr − ΔNPSHz) × ρ/ρ₀, при T = +20 °C предельное значение — 5,5–7,5 м в зависимости от типоразмера. Двустороннее рабочее колесо уравновешивает осевые усилия, что снижает нагрузку на упорный подшипник и удлиняет межремонтный интервал до 25 000–30 000 часов.
Корпус и рабочее колесо у всех типов выполняются из чугуна СЧ25 или повышенной прочности ЧН15Д7Х3; для горных рек с содержанием абразива более 0,5 кг/м³ обоснованно применение гидравлических частей из стали 20ГСЛ или с полимерным покрытием. Уплотнение вала — набивное сальниковое с подачей чистой воды на смазку набивки (давление подпора 0,5–1,0 бар) или торцевое механическое для насосов, работающих с загрязнённой водой. Электродвигатели — асинхронные IP54/IP55, в ПНС и береговых камерах — IP65. Привод с ЧРП позволяет поддерживать постоянное давление в напорном коллекторе при падении уровня реки до 3–4 м без переключения насосов.
Типичная ошибка: насос без проверки NPSHr при летнем меженном уровне
На оросительной станции Краснодарского края в проекте была принята геодезическая высота всасывания 4,5 м по паводковому уровню реки. К июлю, в разгар поливного сезона, меженный уровень упал на 2,8 м, высота всасывания возросла до 7,3 м — при NPSHr насоса типа Д 6,0 м запас кавитационного давления оказался отрицательным. Насос работал с кавитацией: характерный треск, вибрация 12 мм/с, за сезон рабочее колесо выбито до «изъеденного» состояния. Решение — в проекте закладывать меженный уровень (не паводковый) и NPSHr с запасом ≥1,5 м. При рисках падения уровня более 2 м — переходить на насосы «под залив» или использовать ПНС.
Как выбрать насос для забора воды из реки под конкретный объект
Подбор начинается с гидрологических данных: требуемая подача определяется площадью орошаемых угодий и нормой водопотребления культуры (в среднем 600–1 200 м³/га в сезон), а расчётный напор — геодезической разностью отметок и потерями в трубопроводах. Выбор типа насоса и схемы ВЗУ определяется соотношением Q и H и амплитудой сезонных колебаний уровня реки.
- Определить расчётный уровень воды в реке. За основу берут меженный (летний минимальный) уровень с обеспеченностью 90–95 %, а не средний или паводковый. Если амплитуда колебаний превышает 5 м — рассматривать плавучую насосную станцию или вертикальные агрегаты с заглублённой проточной частью.
- Рассчитать суммарную подачу и рабочий напор. Q [м³/ч] = орошаемая площадь [га] × поливная норма [м³/га] / продолжительность полива [ч]. Напор H = геодезический подъём + потери в трубопроводах (обычно 20–40 % от статического напора). По значениям Q и H определяется тип насоса: при H < 20 м — осевой или диагональный; при H = 20–125 м — тип Д.
- Проверить кавитационный запас (NPSHr). Вычислить допустимую высоту всасывания с учётом меженного уровня, длины всасывающего трубопровода, температуры воды (+15…+25 °C летом) и атмосферного давления. При высоте всасывания более 4 м — заложить подпитку или перейти на агрегат «под залив».
- Учесть качество воды и требования к рыбозащите. Определить среднегодовое и паводковое содержание взвешенных наносов. При взвеси более 0,5 кг/м³ — предусмотреть отстойник перед ВЗУ. Для рыбохозяйственных рек — спроектировать рыбозащитное устройство (РЗУ): скорость на сетке не более 0,1–0,25 м/с, размер ячейки 3–5 мм.
- Выбрать схему регулирования и резервирования. ЧРП на электродвигателе позволяет поддерживать заданный напор при изменении уровня воды в источнике. Для ответственных систем — схема N+1 (один резервный агрегат). Оценить целесообразность ПНС против береговой станции с учётом затрат на строительство водоприёмного ковша и обвалование.
Пример из практики: выбор между береговой станцией и ПНС на Дону
Оросительная система на 12 000 га пашни в Ростовской области. Требуемая подача — 4 600 м³/ч, расчётный напор 32 м. Амплитуда сезонных колебаний уровня Дона — 6,2 м. Вариант А: береговая заглублённая станция с двумя насосами 2Д2500-62 (2 500 м³/ч, 62 м) — требовал котлована глубиной 9 м, свайного фундамента и двух лет строительства. Вариант Б: плавучая насосная станция с шестью осевыми агрегатами ОВ250 (900 м³/ч, 20 м) и напорной башней — монтаж на понтоне за 8 месяцев. Выбрали ПНС: капитальные затраты на 35 % меньше, начало полива на год раньше. Шарнирный напорный трубопровод DN 800 обеспечивает компенсацию перемещения понтона в пределах ±4 м по вертикали.
В опросный лист для подбора насоса для забора воды из реки вносят: расчётный меженный и паводковый уровни источника, требуемую подачу Q и напор H, содержание взвешенных веществ в воде, наличие рыбохозяйственного значения водоёма, схему размещения (береговая/ПНС), количество агрегатов и схему резервирования.
Сертификаты и авторизации
ООО «ЛЕНГИДРОПРОМ» — официальный дилер ведущих российских производителей насосного оборудования для водозаборных и мелиоративных станций.
Часто задаваемые вопросы
Чем осевой насос отличается от центробежного двустороннего входа (тип Д) при заборе воды из рек?
При каком колебании уровня реки нужна плавучая насосная станция, а не береговая?
Какое содержание взвеси допустимо для осевых насосов ОВ/ОПВ?
Из какого материала делают корпусы и колёса для мелиоративных насосов?
Нужны ли специальные сертификаты на насосы для мелиоративных станций?
Каков срок поставки осевых насосов ОПВ и агрегатов типа Д для орошения?
Каков ресурс насосов и межремонтный интервал на оросительных станциях?
Какие данные нужны для подбора насоса для забора воды из реки и составления КП?
Что входит в пакет документов при поставке насосных агрегатов для ВЗУ?
Как рыбозащитные устройства влияют на выбор насосного оборудования?
Что даёт ЧРП на насосах водозаборной станции для орошения?
Работаете ли вы по 44-ФЗ, 223-ФЗ и 275-ФЗ при поставке насосов для мелиоративных водозаборов?
