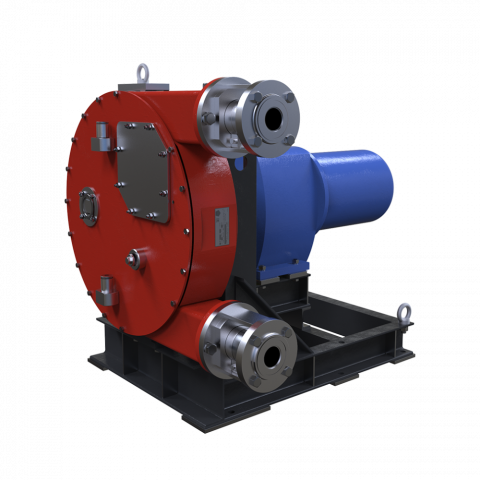

Насосы для шоколада — объёмные (вытеснительные) агрегаты с рубашкой обогрева, которые перекачивают шоколадную глазурь, какао-масло, жировые начинки, карамель, ореховые пасты и кондитерские жиры, не допуская их застывания в проточной части и не разрушая дисперсную структуру продукта. В отличие от центробежных насосов, шестерённые, кулачковые и одновинтовые конструкции работают при 40–150 об/мин — достаточно медленно, чтобы избежать расслоения какао-масла и карамелизации сахара от трения. Ключевой конструктивный элемент всех трёх типов — замкнутая полость рубашки, по которой циркулирует горячая вода при +80–95°C, поддерживая температуру продукта в диапазоне +35–55°C на всём протяжении корпуса насоса.
В разборе: классификация насосов для шоколада по конструкции и применению, технические характеристики, критерии подбора (вязкость, включения, наличие CIP-мойки), нормативная база пищевого оборудования в России и ЕАЭС, а также типовой пакет документов при поставке. Написано для технологов, главных инженеров кондитерских предприятий и специалистов отдела снабжения.
Нужна помощь с подбором оборудования?
Инженеры «Ленгидропром» проведут расчёт и подберут насос под ваши задачи. Ответ в течение 1-2 рабочих дней.
+7 (812) 270-75-74 / +7 (993) 960-64-88
Нормативная база: пищевые насосы в России и ЕАЭС
Оборудование, контактирующее с пищевыми продуктами, подпадает под ТР ТС 021/2011 «О безопасности пищевой продукции» (ст. 15 — требования к технологическому оборудованию) и ТР ТС 010/2011 «О безопасности машин и оборудования» (декларация соответствия, не сертификат). Производители обязаны применять принципы ХАССП согласно ГОСТ Р ИСО 22000-2019 (ISO 22000:2018); насосы на контактных стадиях включаются в перечень оборудования критических контрольных точек (ККТ). Шероховатость пищевых контактных поверхностей — не более Ra 0,8 мкм; для линий детского питания и темперирования — Ra ≤ 0,4 мкм с электрополировкой. Для экспортных поставок и аудитов IFS/BRC дополнительно применяются: EHEDG (Европейская группа гигиенического проектирования оборудования) и EC 1935/2004 — регламент ЕС о материалах, контактирующих с пищевыми продуктами. Смазка узлов трения — только класса NSF H1 (пищевой допуск).
Почему для шоколада нужен специальный насос
Шоколадная масса — дисперсная система, в которой твёрдая фаза (какао-порошок, сахар, сухое молоко) составляет 50–70% по массе, а дисперсионная среда — какао-масло — остаётся жидкой лишь в узком температурном окне +35–55°C. Любое снижение температуры ниже +32°C вызывает кристаллизацию какао-масла, и шоколад за 3–5 минут переходит из текучего состояния в твёрдое. Именно поэтому рубашка обогрева корпуса — не опция, а конструктивное требование: насос без обогрева блокируется при первом перебое горячего водоснабжения.
Вторая особенность шоколада — псевдопластическое поведение (тиксотропия): вязкость темпированного тёмного шоколада при +45°C достигает 25 000–50 000 сП, но при росте скорости сдвига снижается. Высокоскоростные центробежные насосы создают избыточный сдвиг, который разрушает связи между молекулами жиров и твёрдыми частицами — это ведёт к расслоению продукта и появлению жирового поседения (fat bloom) в готовых изделиях. Объёмные насосы с частотой вращения 40–150 об/мин передают продукт без разрушения его структуры.
Диапазон задач охватывает все вязкие кондитерские среды: тёртое какао и какао-масло (вязкость менее 33 сСт) на линиях переработки сырья; темпированный шоколад (+40–50°C, вязкость 5 000–50 000 сП) на энроберах и отсадочных машинах; горячую карамель и ореховые пасты (вязкость до 100 000 сП); кондитерские жиры и молочные начинки на фасовочных линиях. Единый типоряд объёмных насосов с обогревом позволяет стандартизировать парк оборудования на предприятии, сократив номенклатуру запасных частей и обучения персонала.
Типы насосов для шоколада и кондитерских сред
Для перекачки вязких кондитерских сред применяются три типа объёмных насосов. Выбор определяется характером продукта (наличие твёрдых включений, диапазон вязкости), требованиями к CIP-мойке (безразборная циркуляционная мойка) и допустимому давлению. Центробежные насосы для шоколадных масс не применяются: они создают чрезмерный сдвиг при вязкости выше 500 сП и не обеспечивают стабильное давление при работе с высоковязкими средами.
| Тип насоса | Принцип | Оптимальное применение | Макс. включения |
|---|---|---|---|
| Шестерённый (внутреннее зацепление) | Одновальная конструкция; жидкость перемещается в зазорах между зубьями ротора и шестерни | Однородные шоколадные массы, какао-масло, тёртое какао, глазурь, карамель без частиц | до 1 мм |
| Кулачковый (роторный) | Двухвальная конструкция; кулачковые роторы не контактируют с продуктом и не касаются корпуса | Шоколад с дроблёными орехами, изюмом, вафельной крошкой; жировые начинки, кремы | до 20 мм |
| Одновинтовой (прогрессивная полость) | Металлический ротор-шнек вращается в эластичном статоре; равномерная, почти безпульсационная подача | Сверхвязкие начинки: марципан, пралине, нуга, помадные массы с вязкостью выше 100 000 сП | до 10 мм (мягкие) |
Наиболее распространённое решение на кондитерских предприятиях — шестерённые насосы «шоколадной серии» с увеличенными зазорами и водяной рубашкой; кулачковые насосы применяются там, где продукт содержит цельные или дроблёные включения либо требуется полная CIP-совместимость без разборки. Технические параметры каждого типа:
Шестерённые насосы с рубашкой обогрева
Насосы «шоколадной серии» — внутреннее зацепление с увеличенными зазорами (T=2) и двойной рубашкой горячей воды на корпусе и крышке уплотнения. Оптимальны для однородных шоколадных масс, глазури, тёртого какао и карамели без крупных частиц. Скорость вращения 40–100 об/мин исключает карамелизацию от трения. Перепускной клапан не устанавливается: он блокируется застывшим продуктом.
- Подача: до 90 м³/ч
- Давление: до 12 бар
- Вязкость: до 200 000 сСт
- Температура продукта: +35…+80°C
- Материал: AISI 304/316, Ra ≤ 0,8 мкм
Кулачковые (роторные) насосы
Двухвальная конструкция — кулачковые роторы вращаются синхронно и не контактируют с продуктом и корпусом. Включения до 20 мм (дроблёные орехи, изюм, вафельная крошка) проходят без измельчения. Полностью демонтируются за 5–10 мин для CIP-мойки без извлечения из трубопровода. Соответствуют требованиям EHEDG — гигиеническое исполнение.
- Подача: до 60 м³/ч
- Давление: до 20 бар
- Вязкость: до 440 000 сСт
- Температура: до +130°C
- Уплотнения: EPDM / PTFE пищевого класса
Одновинтовые насосы (прогрессивная полость)
Металлический ротор-шнек из AISI 316L обеспечивает равномерную, почти безпульсационную подачу при вязкости выше 100 000 сП. Применяются для марципана, пралине, нуги, густых помадных масс. Рубашка обогрева на корпусе; опция подключения CIP через входной патрубок без полного демонтажа. Статор — пищевой EPDM, одобренный по EC 1935/2004.
- Подача: до 30 м³/ч
- Давление: до 6 бар
- Вязкость: до 500 000 сСт
- Температура: +40…+85°C
- Материал статора: пищевой EPDM
Технические характеристики насосов для шоколада
| Параметр | Значение (диапазон) |
|---|---|
| Производительность (Q) | 0,3–90 м³/ч (зависит от типа насоса и вязкости среды) |
| Рабочее давление | до 12 бар (шестерённые) / до 20 бар (кулачковые) / до 6 бар (одновинтовые) |
| Температура продукта | +35…+85°C (какао-масло: +35–45°C; темпированный шоколад: +40–55°C; карамель: до +85°C) |
| Теплоноситель рубашки | горячая вода +80…+95°C; циркуляция через штуцеры G 1/2″ BSP; пар — нежелательно (риск перегрева) |
| Вязкость перекачиваемой среды | от 30 сСт (какао-масло) до 500 000 сСт (марципан, пралине, нуга) |
| Частота вращения | 40–150 об/мин; оптимум для шоколада 40–100 об/мин; превышение 150 об/мин недопустимо |
| Материал проточной части | AISI 304 (08Х18Н10) / AISI 316L (03Х16Н15М3); шероховатость Ra ≤ 0,8 мкм |
| Уплотнения | торцевое пищевого класса или сальниковая набивка; материалы EPDM, PTFE — одобрены EC 1935/2004 и FDA CFR 177 |
| Смазка подшипников | пищевая, класс NSF H1 (допускается случайный контакт с продуктом) |
| Мощность привода | 0,37–22 кВт (мотор-редуктор); рекомендуется ЧРП (частотно-регулируемый привод) для плавной регулировки |
| CIP-мойка | кулачковые и двухвинтовые — да, без разборки; шестерённые — промывка растворителем, ручная санитарная обработка |
| Исполнение | горизонтальное или вертикальное; присоединение — молочные муфты DIN 11851, DN25–DN100 |
Конструктивные требования к насосам для шоколада
Шестерённые насосы «шоколадной серии» отличаются от стандартных шестерённых агрегатов двумя принципиальными изменениями. Первое — увеличенные зазоры (T=2) между ротором и шестерней, а также между шестерней и корпусом: это снижает нагрев продукта от трения и предотвращает карамелизацию сахара в зоне высокого давления. Второе — двойная замкнутая рубашка: горячая вода подаётся со стороны фронтальной крышки, отводится с задней — так прогревается вся рабочая полость, включая зону уплотнения вала. Отсутствие перепускного (bypass) клапана — обязательное условие: если клапан установлен, при первом застывании шоколада он блокируется и насос продолжает работать против закрытой линии, что ведёт к разрушению корпуса или редуктора.
Кулачковые насосы проектируются по требованиям EHEDG: нет «мёртвых зон», где мог бы накапливаться продукт; зазоры между роторами и корпусом полируются до Ra ≤ 0,8 мкм; торцевые крышки снимаются без извлечения насоса из трубопровода за 5–10 минут — это стандартная гигиеническая процедура перед сменой ассортимента. Роторы не контактируют между собой и с корпусом — шоколад с дроблёными орехами или вафельной крошкой проходит сквозь насос без дополнительного измельчения включений. Именно поэтому кулачковые насосы предпочтительны на линиях с частой сменой рецептуры.
Одновинтовые насосы требуют особого внимания при выборе статора. Для пищевых жиров, шоколада и карамели применяется статор из пищевого EPDM, одобренного по EC 1935/2004 и FDA CFR 177. Металлический ротор из AISI 316L с электрополировкой обеспечивает Ra ≤ 0,4 мкм в зоне контакта с продуктом. Эластичный статор постепенно изнашивается от абразивного действия дисперсных частиц — при падении подачи на 10–15% от номинальной он подлежит замене (типовой ресурс 5 000–8 000 часов).
Типичная ошибка: запуск без предварительного прогрева
На кондитерском предприятии в ночную смену оператор запустил шестерённый насос для глазури без 15-минутного прогрева рубашки. Шоколадная масса, застывшая в корпусе между сменами, создала момент сопротивления, многократно превысивший расчётный. Через 2 минуты сработала тепловая защита мотор-редуктора, но ротор уже заклинило. Демонтаж показал разрушение двух зубьев шестерни и выход из строя подшипникового узла — стоимость ремонта составила около 35% стоимости насоса. Правильное решение: перед каждым запуском — минимум 10–15 минут прокачки теплоносителя (+85–90°C) через рубашку до полного расплавления остатков продукта в корпусе, и только после свободного прокручивания ротора вручную — включение привода.
Как выбрать насос для шоколада под конкретную задачу
Подбор насосов для шоколада начинается не с производительности, а с характеристик продукта: тип среды, вязкость при рабочей температуре и наличие твёрдых включений определяют конструкцию — всё остальное (типоразмер, мощность привода) рассчитывается по кривым Q-H при известной вязкости.
- Определить тип и характер продукта. Однородный шоколад без включений → шестерённый насос. Шоколад с орехами или вафельной крошкой (включения до 20 мм) → кулачковый. Сверхвязкие пасты (марципан, пралине, нуга) → одновинтовой.
- Зафиксировать вязкость при рабочей температуре. Вязкость шоколада резко зависит от температуры: тёмный шоколад при +45°C — 25 000 сП, при +35°C — до 50 000 сП. Для подбора насоса вязкость указывается именно при температуре работы, а не при комнатной.
- Определить требуемую подачу Q и давление. Давление определяется длиной и конфигурацией трубопровода, наличием фильтров и дроссельных органов. При вязкости выше 10 000 сП диаметр трубопровода рекомендуется увеличивать на 1–2 типоразмера выше гидравлического расчёта — для снижения потерь давления на линии.
- Уточнить требования к CIP-мойке. Если продукт меняется между сменами (тёмный шоколад → белый, карамель → глазурь) или необходима безразборная санитарная мойка — выбирать кулачковый или двухвинтовой насос в гигиеническом исполнении EHEDG.
- Проверить температурный режим обогрева. Источник теплоносителя: горячая вода +80–95°C (стандарт). Пар нежелателен — риск локального перегрева и карамелизации продукта на стенках. Система обогрева насоса должна быть объединена с системой обогрева трубопровода: разрыв температуры на границе «труба — насос» вызывает застывание продукта на фланцевом соединении.
- Предусмотреть ЧРП. Частотно-регулируемый привод (ЧРП) позволяет плавно изменять подачу без байпасных клапанов. Для шоколадных насосов это предпочтительное решение: байпасный клапан при застывании продукта блокируется и перестаёт защищать систему.
Пример из практики: подбор для линии энробирования
Кондитерский цех, линия энробирования конфет. Исходные данные: темпированный молочный шоколад, температура продукта +45°C, вязкость 30 000 сП, требуемая подача 2,5 м³/ч, трубопровод 15 м с двумя поворотами 90°. Расчётное давление на выходе — 4 бар. Первоначально был предложен стандартный шестерённый насос из ассортимента молочной промышленности (AISI 304, без рубашки). В результате консультации выбран «шоколадный» шестерённый насос с водяной рубашкой (+85°C), уплотнением из пищевого PTFE, типоразмер DN50, мотор-редуктор 2,2 кВт с ЧРП. Подача регулируется от 0,5 до 4 м³/ч без байпаса, что позволяет перестраивать линию под разный ассортимент без замены насоса.
Для составления опросного листа потребуются: наименование продукта, вязкость при рабочей температуре (мПа·с или сП), рабочая температура (°C), требуемая подача (м³/ч или кг/ч), расчётное давление (бар), наличие твёрдых включений и их максимальный размер (мм), необходимость CIP-мойки, источник теплоносителя (температура, тип), напряжение питания.
Сертификация пищевых насосов: обязательные и добровольные требования
Насосы, контактирующие с пищевыми продуктами, обязаны иметь декларацию соответствия по двум техрегламентам ЕАЭС. ТР ТС 010/2011 «О безопасности машин и оборудования» — декларация на насос как машину (именно декларация, а не сертификат — эти документы имеют разный правовой статус). ТР ТС 021/2011 «О безопасности пищевой продукции» — материалы проточной части должны подтверждать отсутствие миграции вредных веществ в продукт; нержавеющие стали AISI 304/316L и уплотнения из EPDM и PTFE по EC 1935/2004 это требование закрывают. Предприятие-потребитель дополнительно обязано внедрить систему ХАССП согласно ГОСТ Р ИСО 22000-2019 — насосы на контактных стадиях входят в перечень оборудования критических контрольных точек (ККТ).
На экспортных рынках и при аудитах IFS Food, BRC применяется сертификация EHEDG — Европейской группы гигиенического проектирования оборудования. Насос считается прошедшим тест EHEDG, если после стандартного цикла CIP (горячий каустик + кислотный промыв) на внутренних поверхностях не обнаруживается бактерий Enterococcus faecium. Для поставок в российские торговые сети (Х5, «Магнит», «Лента») требования IFS Food часто включают EHEDG как дополнительное подтверждение гигиеничности оборудования. Для отечественного рынка достаточно комплекта: декларация ТР ТС 010/2011 + протокол испытаний материалов по EC 1935/2004.
Стандартный пакет документов при поставке насоса для шоколада
Паспорт насоса, декларация соответствия ТР ТС 010/2011, сертификаты на материалы проточной части EN 10204 3.1 (заводская инспекция), декларация соответствия материалов EC 1935/2004, данные о шероховатости поверхностей Ra (протокол измерений), data sheet с рабочей точкой Q-H и кривой характеристики, схема насоса с габаритными размерами, инструкция по монтажу и прокладке трубопровода, инструкция по прогреву и запуску, ведомость ЗИП (запасные части и принадлежности). По запросу: протокол FAT (заводские приёмочные испытания).
Сертификаты и авторизации
ООО «ЛЕНГИДРОПРОМ» — официальный дилер ведущих производителей насосного оборудования для пищевой и кондитерской промышленности.
Часто задаваемые вопросы
Чем шестерённый «шоколадный» насос отличается от стандартного шестерённого?
Можно ли запустить насос без предварительного прогрева рубашки?
Какой тип насоса выбрать для шоколада с орехами или вафельной крошкой?
При какой температуре перекачивают тёмный, молочный и белый шоколад?
Какова требуемая шероховатость поверхности пищевого насоса — и почему это важно?
Можно ли подключить к насосу CIP-мойку без разборки?
Нужен ли сертификат ТР ТС для насосов в кондитерском цехе?
Каков межремонтный пробег и гарантийный срок пищевых насосов?
Какие данные нужны для расчёта и выставления коммерческого предложения?
Какой пакет документов поставляется с насосом для шоколада?
Каков срок поставки и возможна ли аварийная замена?
Участвуете ли вы в тендерах по 44-ФЗ, 223-ФЗ и 275-ФЗ?
